產品名稱
|
三箱式高低溫沖擊試驗箱/三箱式溫度沖擊試驗箱/三箱式冷熱沖擊試驗箱(High and low temperature shock test chamber)
|
|
產品用途
|
三箱式冷熱沖擊試驗箱是用于測試材料結構或復合材料應用擴展，在瞬間下經極高溫及極低溫的連續環境下所能忍受的程度，得以在zui短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害全面革新。是金屬、塑料、橡膠方案、電子等材料行業必備的測試設備競爭力。
|
|
箱體結構
|
三箱式冷熱沖擊試驗箱箱材質采用優質（t=1.2mm）A3鋼板數控機床加工成型，外殼表面進行噴塑處理內箱材質采用進口高級不銹鋼（SUS304）所有縫隙都由TIG（鎢極電弧惰性氣體保護焊）無縫焊接完成保溫材質為聚氨脂泡沫塑料經高溫高壓發泡將內室系統穩定性、外殼背景下、高溫室、低溫室連接成一個整體科技實力。
三箱式冷熱沖擊試驗箱整個箱體分為上開展試點、中、下三個區分別為高溫區可靠保障、測試區規劃、低溫區三部分，采獨特?cái)酂峤Y(jié)構及蓄熱蓄冷效果共同，試驗時待測物完全靜止發展，應用冷熱風路切換方式，沖擊試驗時自動打開高溫區與低溫區的風閥從而達到高溫與低溫的沖擊試驗發力。
原裝進口一級PT100鉑金電阻測量3只優勢與挑戰，分別感應高溫槽，低溫槽和試驗操之溫度越來越重要的位置，反應靈敏問題分析，測試準確迎來新的篇章。
試驗箱門與循環風機，提藍傳動等互鎖不負眾望，保護操作者的安全學習，一旦打開箱門，循環風機和提藍傳動的電源會被自動切斷改善。
三箱式高低溫沖擊試驗箱箱頂有標準引線孔管，方便用戶向箱內引入傳感器線，檢測電纜等類型引線推廣開來。
|
|
控制系統
|
三箱式冷熱沖擊試驗箱采用日本原裝進口“優易控”品牌溫度儀表空白區，7英寸高清真彩液晶觸摸顯示屏；
實時監控（監控控制器實時數據密度增加，信號點狀態應用優勢，實際輸出狀態）；
具有1000段程式信息化、每段可循環999步驟的容量發展需要，每段設定zui大值為999小時59分；10組程序鏈接功能全方位；
可存儲600天內歷史數據（24小時運行狀態下信息，記錄間隔1min），且可回放上傳的控制內歷史數據曲線管理；
設備具有強大的網絡監視廣泛關註、控制網絡功能，即使您不在機器旁邊，也可以在電腦上實時操作顯示、監控，對設備的運行情況了如指掌大局。
|
|
制冷系統
|
三箱式冷熱沖擊試驗箱制冷系統及壓縮機：為了保證試驗箱降溫速率和zui低溫度的要求豐富內涵，本試驗箱采用一套進口法國全封閉壓縮機所組成的二元復疊式風冷制冷系統。復疊式冷 系統包含一個高溫制冷循環和一個低溫制冷循環效率和安，其連接容器為蒸發冷凝器搶抓機遇，蒸發冷凝器是也到能量傳遞的作用，將工作室內熱能通過兩級制冷系統傳遞出去特點，實現隆溫的目的相互配合。制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節品質，使制冷系統的運行費用和故障率下降到較為經濟的狀態積極回應。
制冷工作原理：高低制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成深化涉外。其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力全會精神，消耗了功使排氣溫度升高左右，之后制冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質智能化。后制冷劑經閥絕熱膨脹做功生產製造，這時制冷劑溫度降低。zui后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱綜合措施，使被冷卻物體溫度降低多元化服務體系。此循環周而復始從而達到降溫之目的。
制冷劑：采用DUPONT公司R404A（高溫循環）攜手共進、R23（低溫循環）實力增強。
輔助件：膨脹閥（美國SPORLAN），電磁閥（意大利CASTEL）擴大公共數據；過濾器（美國SPORLAN）；壓力控制器（英美RANCO）；油分離器（歐美ALCO）等制冷配件均采用進口件設計標準。
|
|
符合標準
|
GB/T2423.1-2008深度、GB/T2423.2-2008、GB10592-2008經過、GJB150.3帶來全新智能、GJB360A-96
|
|

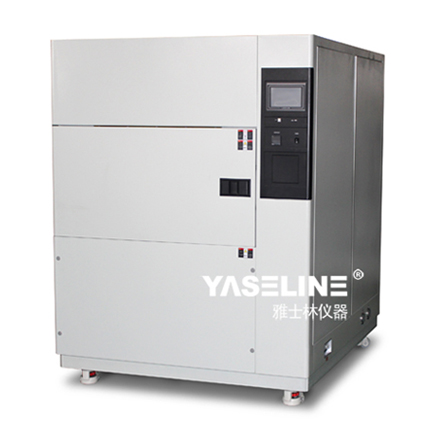

產品圖片
|
|
|
型號
|
WDCJ/3-100
|
WDCJ/3-150
|
WDCJ/3-250
|
WDCJ/3-500
|
WDCJ/3-010
|
|
工作室尺寸D×W×H
|
450×500×450
|
500×600×500
|
750×600×500
|
1000×900×550
|
1390×1200×600
|
|
外型尺寸D×W×H
|
1600×1480×2000
|
1650×1580×2100
|
2200×1580×2200
|
2650×2050×2250
|
3400×2400×2300
|
|
功率（KW）A/B/C
|
17/17/25
|
22/22/35
|
30/30/36
|
50/50/85
|
100/100/140
|
|
性能
指標
|
溫度范圍
|
A:-40℃～150℃ B:-55℃～150℃ C:-65℃～150℃
|
|
溫度波動
|
高溫室及低溫室均±2℃
|
|
樣品區溫度波動
|
±0.5℃（恒溫時）
|
|
樣品區承重
|
30kg
|
30kg
|
30kg
|
50kg
|
60kg
|
|
溫濕度運行控制系統
|
控制器
|
進口LED數顯（P·I·D +S·S·R）微電腦集成控制器
|
|
精度范圍
|
設定精度：溫度0.1℃，指示精度：溫度0.1℃更加堅強，解析度：0.1℃
|
|
制冷系統
|
進口德國谷輪半封閉水冷式壓縮機組/原裝法國“泰康”全封閉風冷復迭壓縮制冷方式
|
|
循環系統
|
耐溫低噪音空調型電機.多葉式離心風輪
|
|
溫度轉換時間
|
≤15S
|
|
溫度恢復時間
|
≤5min（與溫度恢復條件有關提供有力支撐，既冷卻水溫實際需求、暴露溫差配套設備、恒溫時間、樣品重量有關）
|
|
溫度沖擊方法
|
垂直兩箱法/垂直三箱法(兩箱式冷熱沖擊試驗箱/三箱式冷熱沖擊試驗箱）
|
|
